1.     随着现代计算机技术、多媒体技术、网络技术和数字图像压缩技术的迅猛发展而诞生的DVR数字监控系统，是以计算机为核心的多媒体监控，把管理权交给计算机，不以人的主观意识为转移。

2.

3.      同时其自身所固有的特性，为今后的发展提供了广阔的空间，随着全社会的数字化，网络化步伐的加快，传统模拟监控系统必将被新一代的数字化，网络化多媒体管理监控系统所取代。

4.

5.      只要根据需要在需监控的场所安装一定数量的摄像机，即可在值班控制中心实时监控小区内各位置的人员活动情况，并将其录制保存下来。为事件发生后的调查提供资料。

6.
前端采集系统

7.

8.

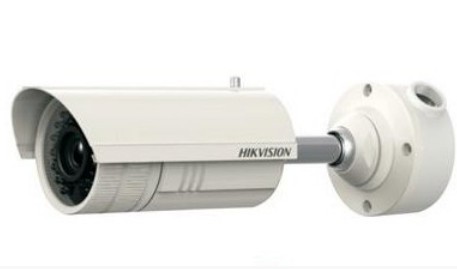

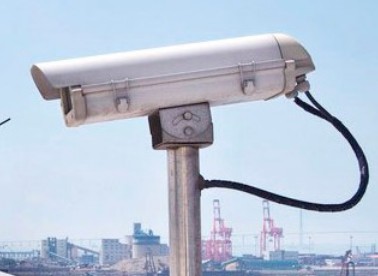

摄像机，镜头，云台，智能球形摄像机


9.

10.
视频传输系统

11.
传输线缆、光纤传输，同轴电缆传输，网线传输，无线传输

12.
终端显示系统

13.
DVR硬盘录像系统，视频矩阵，画面处理器，切换器，分配器

14.
远程拓展系统

15.
IP监控，远程监控，网络监控，视频会议等技术交流

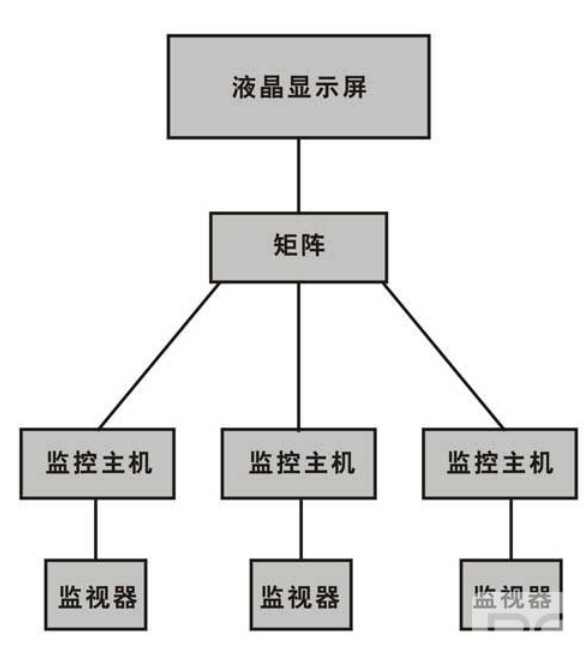

16. 1、系统结构图：


17.

18.
2、公司设计理念：我公司采用先进的集成技术，以集成平台和软件产品为支持，提供适应社会信息化发展的智能解决方案，利

2、控制部分
监控系统中的信息量与信息处理的工作量都很大，因此其控制台的操作一般都采用了计算机系统，以用户软件编程的全键盘方式来完成驱动云台巡视、视频切换、报警处理、设备状态自检等工作。
现在推出的数字视频监控系统采用计算机多媒体技术，摄像机将获取的视频信号传输到主机，主机里的高速图像处理器进行数字化处理，将视频信号形成的图像与背景图像进行分析比较，所有操作都根据屏幕上的软件提示动作，

29. 对使用者来说是一种全新概念的防护系统。

30.
3、传输部分
传输系统包括视频信号和控制信号的传输。
视频信号的传输可用同轴电缆、光纤或双绞线，用双绞线传输时需可视频转换适配器。
控制信号的传输方式包括：
Ø 直接控制
Ø 多线编码的间接控制
Ø 通讯编码的间接控制
Ø 控制信号和视频信号复用一条电缆的同轴视控传输方式

4、显示与记录
       显示与记录设备安装在控制室内,主要有监视器、硬盘录像机和一些视频处理设备。
       现在有一种电视监控系统把云台、变焦镜头和摄像机封装在一起组成一体化摄像机。它们配有的伺服系统，云台具有很高的旋转速度，还可以预置监视点和巡视路径。平时按设定的路线进行自动巡视，一旦发生报警，就

32. 能很

34.        快地对准报警点，进行定点的监视和录像。一台摄像机可以起到几个摄像机的作用。
图像监视器
图像监视器主要分为黑白和彩色两大类。黑白监视器的中心分辨率通常可达600线以上，彩色监视器的中心分辨率一般为420线以上。图像监视器视频信号的带宽一般在7～8MHz范围内。
硬盘录像机
         录像机是闭路电视监视系统中的记录和重放装置，它要求可以记录的时间非常长，目前大部分监视系统专用的录像机都可以录24h～960h的录像。闭路电视监视系统中专用录像机是间歇式视频录像机，它有多种时间间隔录像模式，

35.        在一盘1/2英寸VHS/E180的盒带上，最长可以录制长达960H的录像。录像机内设有字符信号发生器，可在图像信号上打出月/日/年/星期/时/分/秒/录像模式，还能在图像上显示出摄像机录像方式。使用自动录像周期设定功能，可

36.        以对一星期内每的录像模式进行编程。此外，录像机还有一个锁定保护键，使非正常指令与操作无效，防止非专业人员与破坏性操作侵犯闭路电视监视系统。

37.
视频分配器
可将一路视频信号转变成多路信号，输送到多个显示与控制设备。
3、产品架构图

 数字架构渐成主角

47.      就目前而言，国内大多数视频监控系统还是基于模拟系统构建的，包括大型早期模拟系统的典型架构是为单元独立建设，然而监控系统之间以及监控系统与其他安防子系统之间都缺乏必要的联动，备受管理者诟病。

48.      全IP化的架构引入到视频监控中。视频监控半数字架构主要前端采用是模拟摄像机，中间采用编解码器，后端是数字平台。在博世安防系统视频监控系统产品经理陈创看来，数字系统备受推崇，究其根源，有两点：一方面，数

49. 字化架构带来的网络带宽问题伴随近年来网络技术的进步得以缓解。

50.      其中H.264算法等高效码流编解码技术以及NVR、BLOCK快存等存储技术功不可没；另一方面，数字化架构本身更能满足机场管理者的灵活需求。视频监控系统数字化是机场信息化建设的一部分，数字化可以带来模拟系统无法

51. 企及的大联网理念，在IP架构下，安防各子系统之间更密切的互联。

52.      模数混搭的数字化架构风靡一时，不过这种潮流正在发生微妙变化，全IP监控正成为机场安防的一大亮点。“从今年开始，大的项目会慎重考虑模数混合方案，当时西安机场方案规划在2008与2009年之间，当时监控设备厂商大

53. 多没有完善的产品系支撑全IP方案。因为一个监控系统中涵盖多种类型的摄像机，包括枪机、球机、半球等，这就要求厂商制造的IP摄像机有完整的产品系列。

54.      所以还是采用模拟摄像机+编解码器的方式适合的厂家更多些。现在情形大变，市场上主流的监控厂商的监控产品基本上已经实现IP化的华丽转身。”博世陈创说。

55.      全IP化的监控方案的魅力透过白云国际机场T3航站楼展现得淋漓尽。在全IP方案下，除了可以根据需要配置前后端设备之外，系统在升级、扩容、迁移、资源共享时也具有更强的灵活性，同时辅以网络冗余、磁盘RAID技术、控

56. 制器冗余技术，还可避免单点故障。
